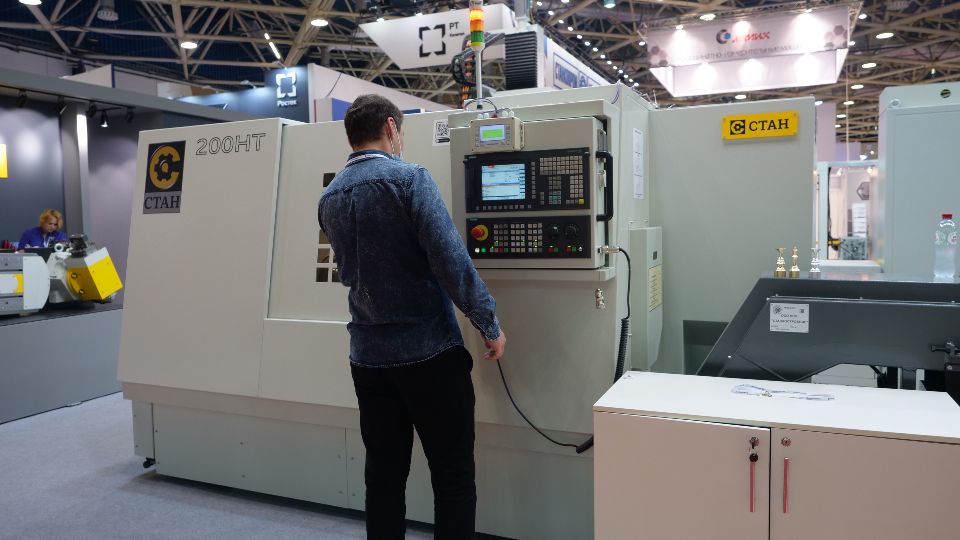

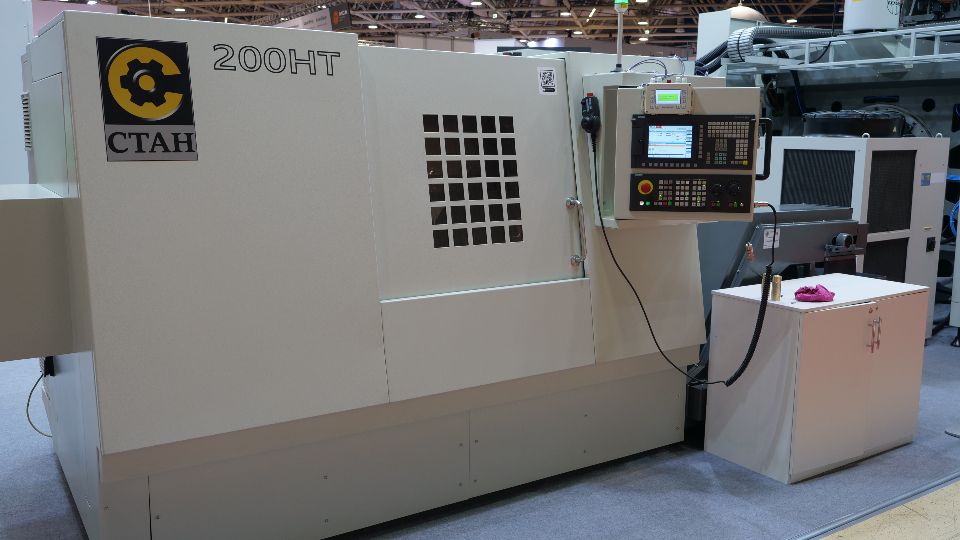

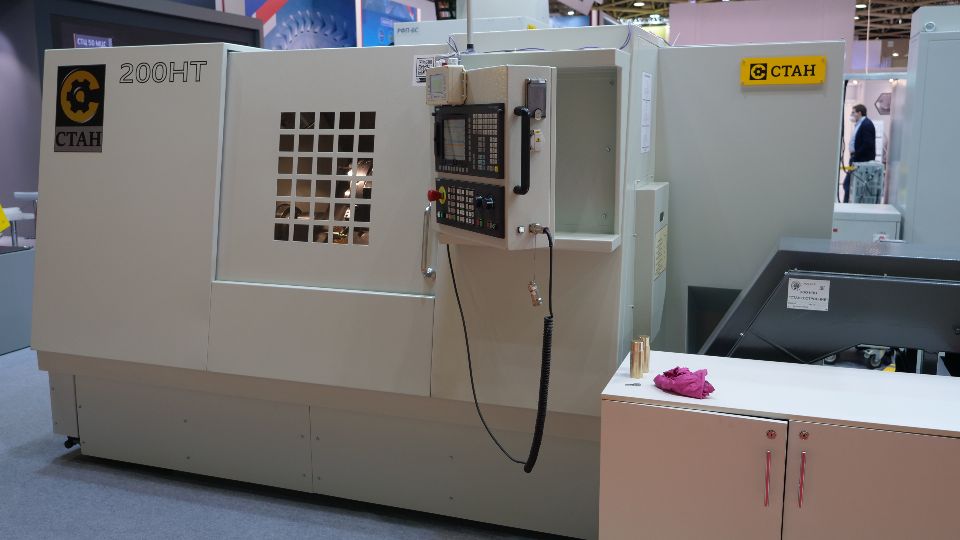

СТАНОК ТОКАРНЫЙ 200НТ

Станок горизонтальный токарный с ЧПУ модели 200НT предназначен для токарной обработки различных типов деталей, преимущественно тел вращения, типа вал или фланец.

Станок оснащен числовым программным управлением (ЧПУ), что дает возможность производить комплексную обработку деталей в режимах программного управления.

Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов.

Конструкция

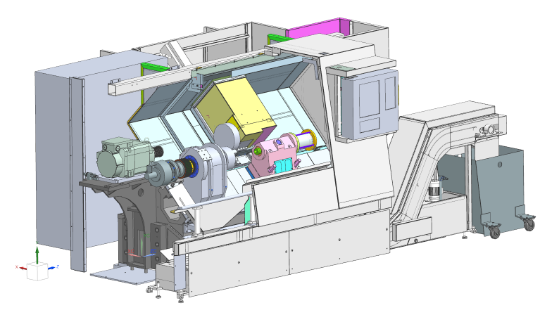

Компоновка станка выполнена классическим способом путем закрепления на подвижном суппорте подвижной каретки для крепления револьверной головки осевого типа и обеспечивает достаточную жесткость. Корпусные элементы станка представляют собой литые детали, обеспечивающие достаточную жёсткость и термостабильность.

Применяемые на станке электроприводы обеспечивают бесступенчатое регулирование величин рабочих подач и частот вращения шпинделя в широком диапазоне, что дает возможность использования высокопроизводительного режущего инструмента для обработки деталей на станке.

Станок в базовом варианте имеет следующие управляемые оси:

  • Ось Х – поперечное перемещение суппорта
  • Ось Z – продольное перемещение суппорта

Система смазки станка централизованная от станции импульсной смазки.

Станок оснащен независимой системой подачи СОЖ и уборки стружки. Стружкоуборочный транспортер расположен в углублении станины ниже зоны резания и предназначен для удаления стружки. Стружка по транспортеру удаляется из зоны резания в ящик для стружки, а очищенная СОЖ с помощью насоса по трубкам подается в револьверную головку, и далее во все рабочие позиции револьверной головки.

Жесткая литая станина с углом наклона 45°, устойчива к вибрации.

Автоматическая задняя бабка с гидравлическим зажимом. Перемещение задней бабки по направляющим качения осуществлено при помощи гидропривода, что обеспечивает высокую точность, жесткость и быстроту фиксации заготовки.

Станок оснащается высокоскоростной поворотной револьверной головкой. Кратчайший путь индексации выбирается автоматически во время смены инструмента. Время индексации 0,5 сек.

Система управления

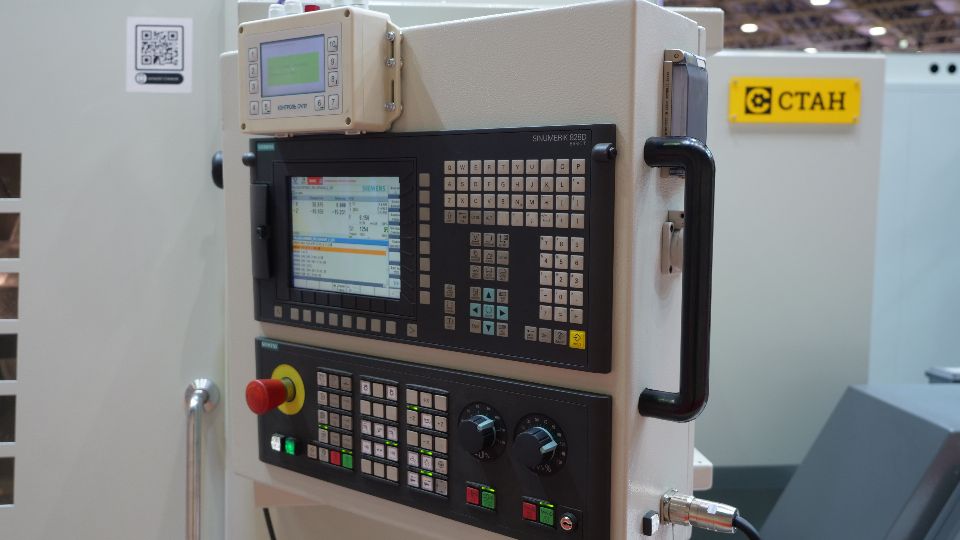

Система управления SIEMENS Sinumerik 840D SL представляет собой современную полностью цифровую систему класса Premium. Система интегрирована в мощную приводную систему Sinamics S120. Эта комбинация позволяет проводить расчеты с точностью 80 бит NANOFP, что устраняет неточности округления и обеспечивает высокую точность внутренних расчетов всей системы.


Динамическая предварительная проверка обеспечивает полное компенсирование погрешности позиционирования, что существенно ограничивает прерывистое движение и устраняет напряжение механики станка во время ускорения движения осей. Благодаря упомянутым свойствам на станке можно производить обработку с максимальной динамической мощностью и высокой точностью.

Технические характеристики

Наименование

Наибольший диаметр обработки (валы), мм
Наибольший диаметр обработки (диски), мм
Наибольшая длина обработки, мм
Частота вращения шпинделя, об/мин
Точность позиционирования, мм
Габаритные размеры станка, мм
длина
ширина
высота
Масса станка, кг

Значение

200
300
600
4500
+/- 0,01

3700
1900
2200
4600
